보간 된 Y 축 방향 밀 화합물 CNC 공작 기계

일련의 선반 밀 복합 기계 내의 고급 모델로서 보간 된 Y 축 턴 밀 컴파운드 CNC 공구는 고유 한 처리 방법을 활용하여 X- 축의 유연한 전조 및 AFAF 이동과 Y- 축의 정확한 수직 변위를 결합하여 다중 프로세스 가공의 효율적인 통합을 달성합니다. 이 혁신적인 설계는 생산 효율성을 크게 향상시킬뿐만 아니라 효율적이고 고품질 생산을위한 현대 제조의 긴급한 요구와 완벽하게 일치합니다.

문의 보내기

제품 설명

보간 된 Y 축 턴 밀 컴파운드 CNC 공작 기계에는 수입 된 고정밀 선형 가이드, 롤러 나사 및 정밀 베어링이 장착되어 있습니다.

그것은 4 개의 축 링키지 무거운 절단과 높은 강성의 가장 큰 장점을 완전히 이용합니다.

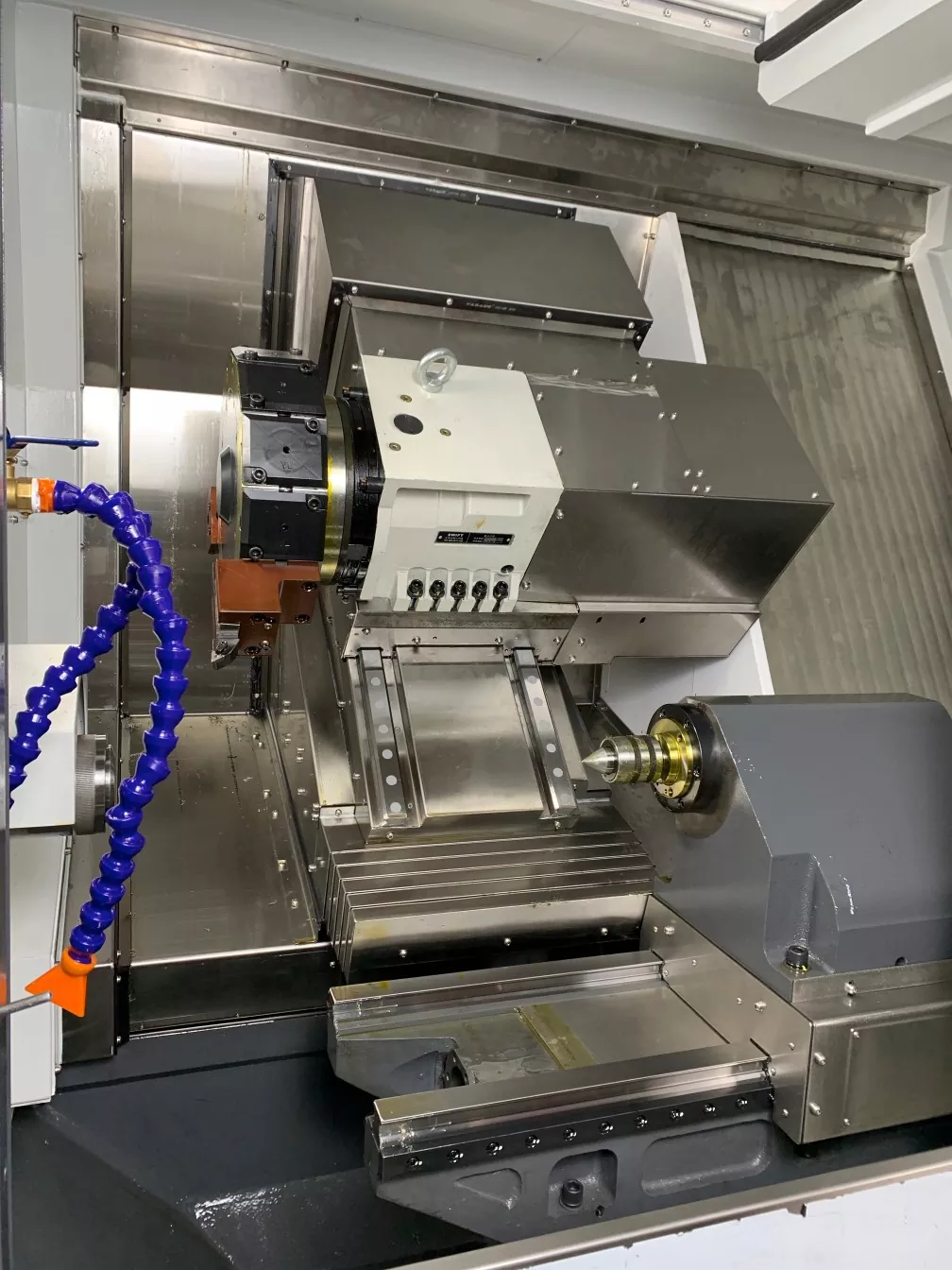

이것은 보간 Y 축 전력 터릿과 Tailstock Center가있는 턴 밀 컴파운드 가공 기계입니다.

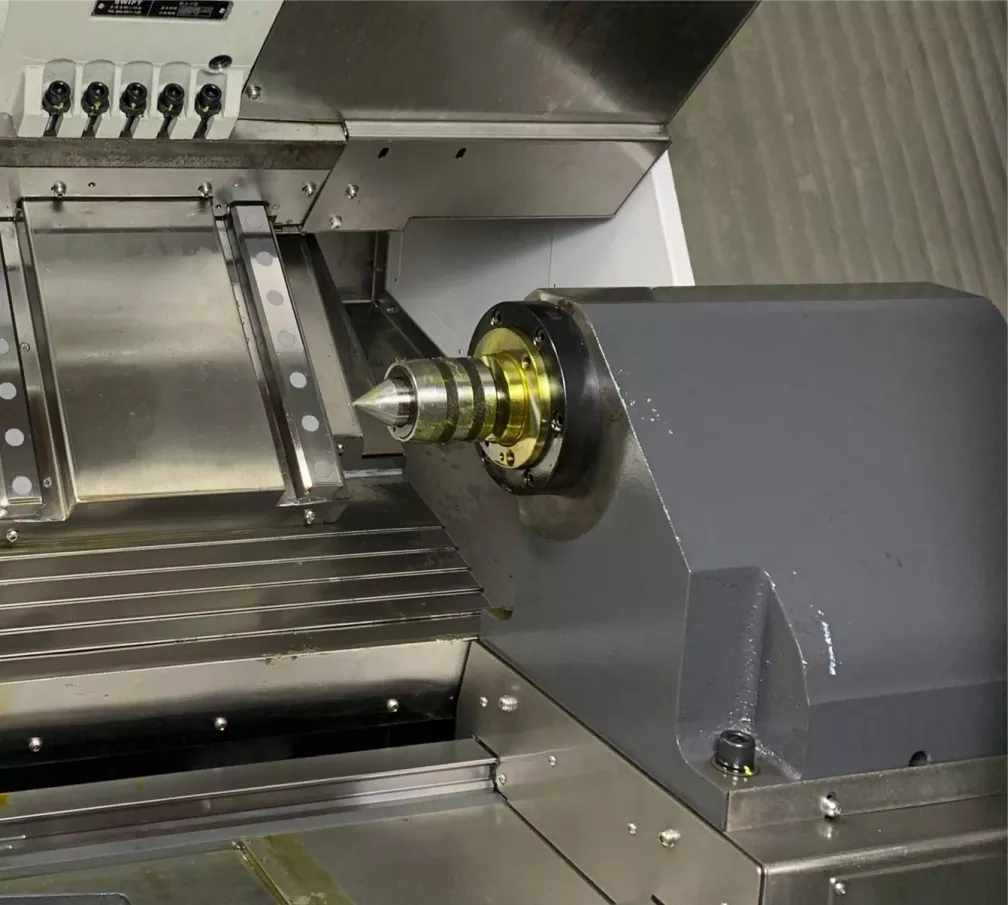

프로그래밍 가능한 유압 테일 스톡 센터를 사용하면 1 키 조작이 확장 또는 후퇴 할 수 있으므로 쉬운 공작물 클램핑을 용이하게합니다. 2 단 제어 (빠르고 느리게)가 있습니다.

파워 터릿은 고도도 부품을 가공하는 데 사용되며, 보간 된 Y 축 전력 헤드는 턴-밀 화합물 기능과 복잡한 부품과 함께 사용될 수 있습니다.

공작 기계의 베드는 15:30 도의 각도 비율의 고상한 레일 설계를 채택하여 장기 작동 중에 공작 기계가 변형되지 않도록 효과적으로 보장 할 수 있으며, 강성성과 강력한 안정성을 특징으로합니다.

제품 매개 변수 (사양)

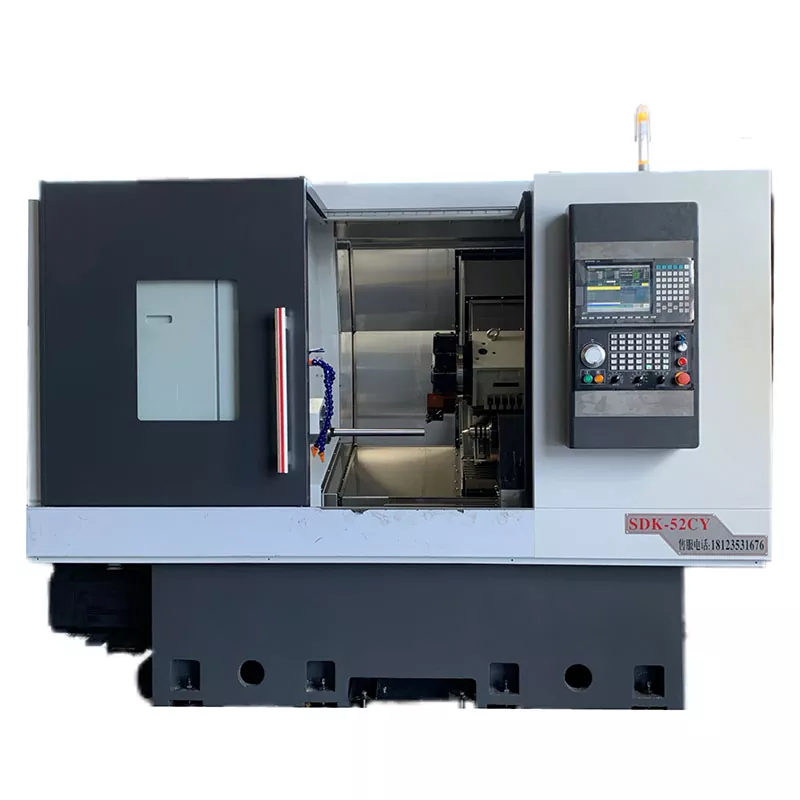

처리 용량	52CY
침대 몸을 돌리십시오	φ600
가장 큰 직경 처리	φ350
축
스핀들 코	A2-6
바 조리개	φ52
스핀들 속도	0-4500
기계적 정밀도
위치 정확도를 반복합니다	± 0.005
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분
꼬리 좌석 여행
테일 스톡 슬리브의 사양	Mo의 4#
꼬리 좌석 여행	500mm
꼬리 좌석 움직임 방법	슬라이더
척의 최상위 거리	630mm
꼬리 시트 압력 범위	5-20 킬로그램
최고 여정	120mm
꼬리 시트 구조	정밀 소매 유형
축 뇌졸중
x 축 이동 반경	260mm
z 축 뇌졸중	620mm
y 축 뇌졸중	﹢ 60mm ° 68mm
모터 파워
스핀들 (서보) 및 모터	11kw
X 축 (서보) 및 모터	3.1kW
z 축 (서보) 및 모터	3.1kW
Y 축 (서보) 및 모터	2.4kW
파워 헤드 모터	5.5kW
플러시
플러시	BMT55
다른
무게	5000kg
기계적 치수	290019502100

제품 축제 및 응용

보간 된 Y 축 턴 밀 컴파운드 CNC 공작 기계는 다양한 제조 산업, 특히 고정 장치, 자동차 부품, 의료 장비 등과 같은 복잡한 부품의 가공에 다양한 제조 산업에서 널리 사용됩니다. 또한 복잡한 기하학적 형태, 다양한 크기 및 원통형 표면, 원추형 표면, 계단 표면, 구형 표면 및 기타 회전 표면과 같은 높은 정밀 요구 사항을 갖춘 부품을 처리하는 데 사용할 수 있습니다.
