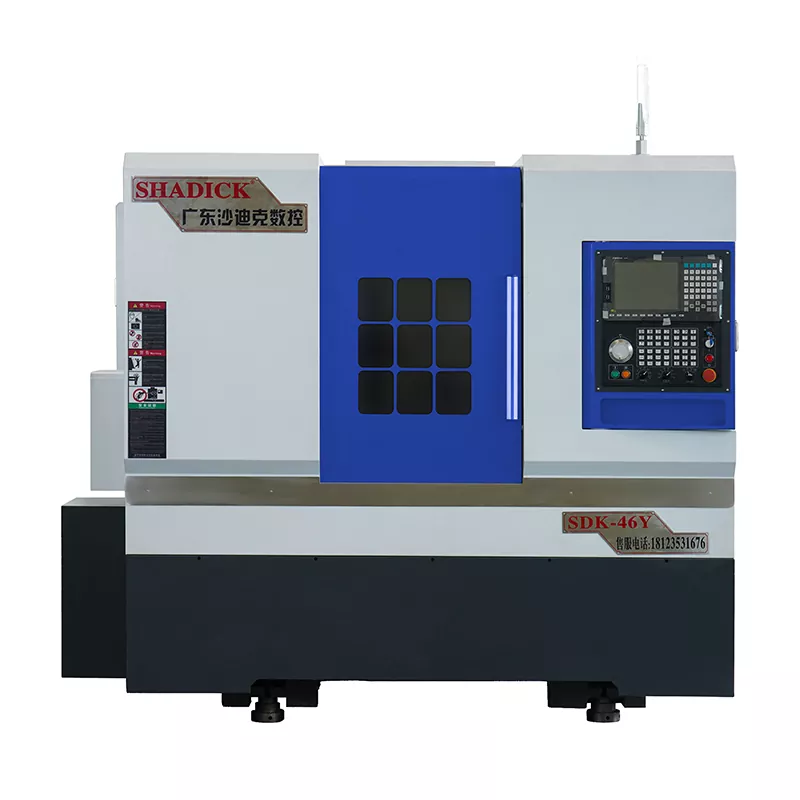

46- 테일 스톡 턴 밀 컴포이트 CNC 머신

46-TailStock Turn-Mill Composite CNC 기계는 제조 산업에서 일반적으로 사용되는 장비로, 회전, 밀링, 드릴링, 탭핑 등의 기능을 결합하여 여러 작업을 단일 설정으로 완성 할 수 있습니다. 우리의 Turn-Mill Center는 기존 가공 방법을 사용하여 고효율과 정밀도로 달성하기가 종종 가느 다란 구성 요소 및 복잡한 곡선 표면과 같은 복잡한 부품을 처리하는 데 특히 적합합니다.

문의 보내기

제품 설명

46-TailStock Turn-Mill Composite CNC Machine은 동시에 회전, 밀링, 드릴링, 탭핑, 호브 빙 및 슬롯팅과 같은 다중 프로세스 턴 밀 컴파운드 기능을 동시에 달성 할 수 있습니다.

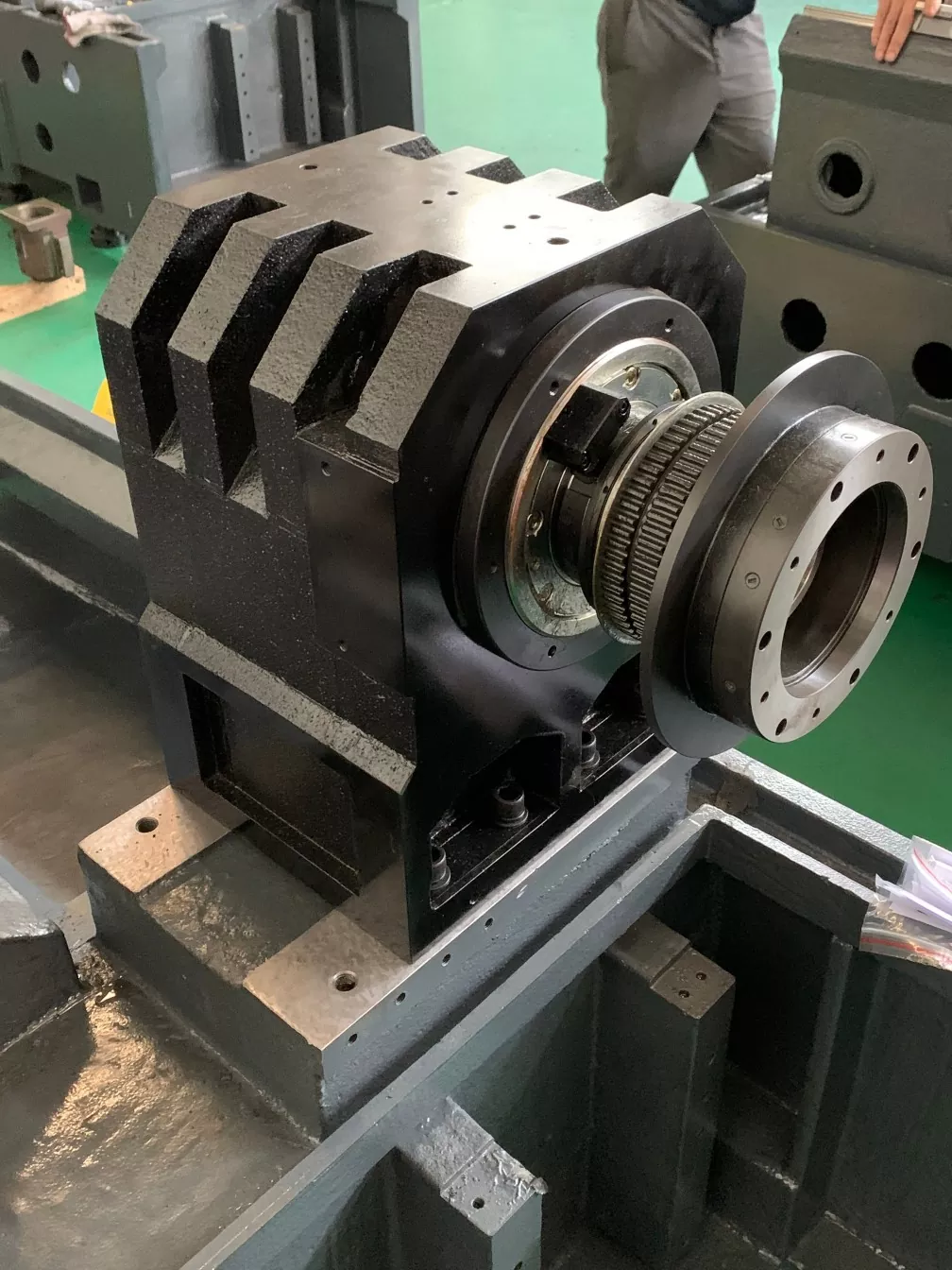

스핀들의 C 축에는 고해상도 자기 고리 인코더가 장착되어있어 연속 인덱싱을 가능하게합니다 (최대 0.01 도의 인덱싱 정확도). C- 축의 위치 정확도와 높은 신뢰성을 보장하기 위해 공작 기계를 사용하여 동축적으로 조립됩니다.

완전히 밀폐 된 보호 설계를 채택하여 나사, 가이드 및 베어링과 같은 중요한 구성 요소를 효과적으로 보호합니다. 미적으로 유쾌하고 안정적이며 내구성이 있습니다.

대만 구문 운영 체제를 사용하여 고속 작동 중에 빠른 포지셔닝을 허용하여 인덱싱 효율과 정확도를 효과적으로 향상시킵니다.

제품 매개 변수 (사양)

처리 용량	46y
침대 몸을 돌리십시오	φ450
가장 큰 직경 처리	φ350
축
스핀들 코	A2-5
바 조리개	φ46
스핀들 속도	0-6000
기계적 정밀도
위치 정확도를 반복합니다	± 0.005
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분

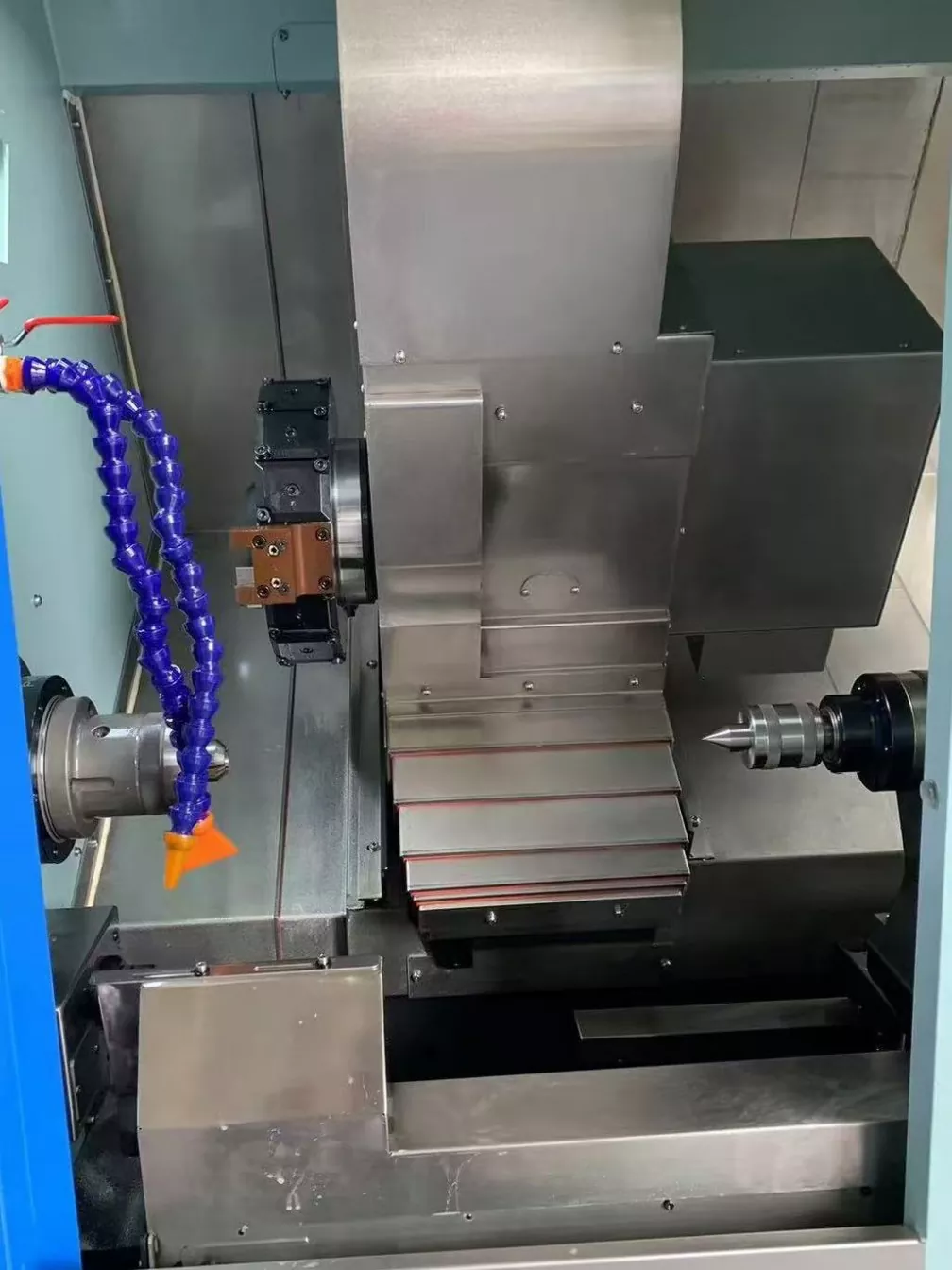

꼬리 좌석 여행
테일 스톡 슬리브의 사양	Mo의 5#
꼬리 좌석 여행	370mm
꼬리 좌석 움직임 방법	슬라이더
척의 최상위 거리	450mm
꼬리 시트 압력 범위	5-20 킬로그램
최고 여정	120mm
꼬리 시트 구조	정밀 소매 유형
축 뇌졸중
x 축 뇌졸중	250mm
z 축 뇌졸중	510mm
y 축 뇌졸중	± 35mm
모터 파워
스핀들 (서보) 및 모터	7.5kW
X 축 (서보) 및 모터	3.1kW
z 축 (서보) 및 모터	3.1kW
Y 축 (서보) 및 모터	2.4kW
파워 헤드 모터	5.5kW
15- 스테이션 파워 포탑 (BMT40)	중국 대만에서 CNC 왕
파워 헤드 0- 학위	2
파워 헤드 90- 학위	2
다른
무게	3600kg
기계적 치수	285017802040

제품 축제 및 응용

Tailstock의 턴 밀 단지는 회전 및 밀링 기능을 결합한 다목적 가공 장비이며 다양한 공작물의 처리를 지원하는 테일 스톡 장치가 있습니다. 이 46- 테일 스톡 턴 밀 컴포이트 CNC 머신의 높은 정밀도, 고효율 및 복잡한 모양의 워크 피스를 처리하는 기능은 여러 산업에서 널리 사용됩니다.
