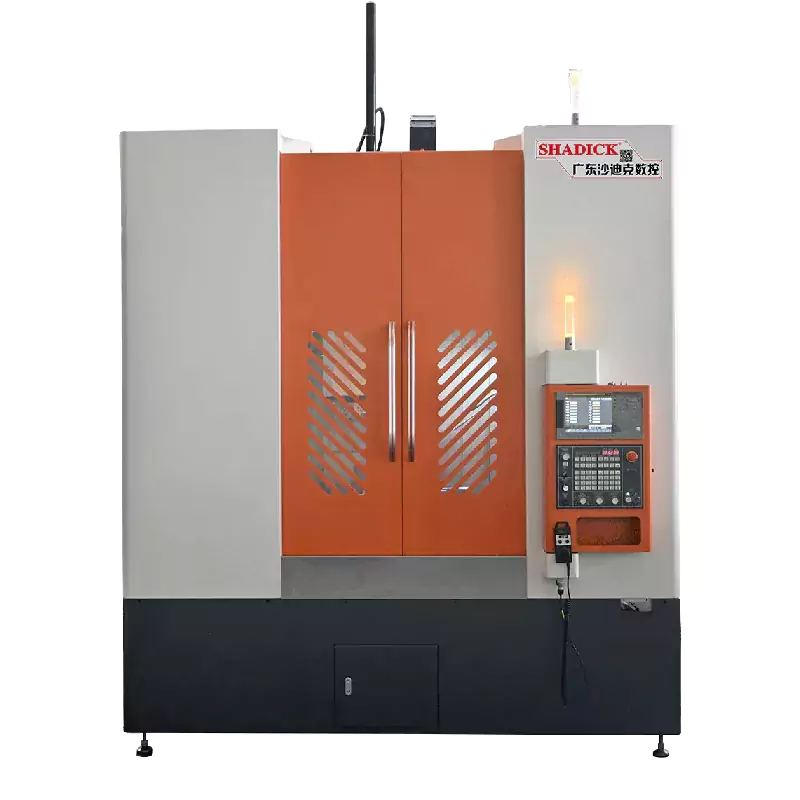

80 수직 CNC 공작 기계

80 개의 수직 CNC 공작 기계에는 다중 축 제어 기능이 장착되어있어 복잡한 워크 피스의다면 가공 요구에 유연하게 적응합니다. 워크 벤치 위치는 직관적이며 프로그래밍은 간단하며 작업자가 가공 작업 및 프로그램 조정을 수행하는 것이 편리합니다. 다양한 산업의 처리 요구를 충족시키기 위해 금속, 비금속 등을 포함한 다양한 재료를 처리 할 수 있습니다.

문의 보내기

제품 설명

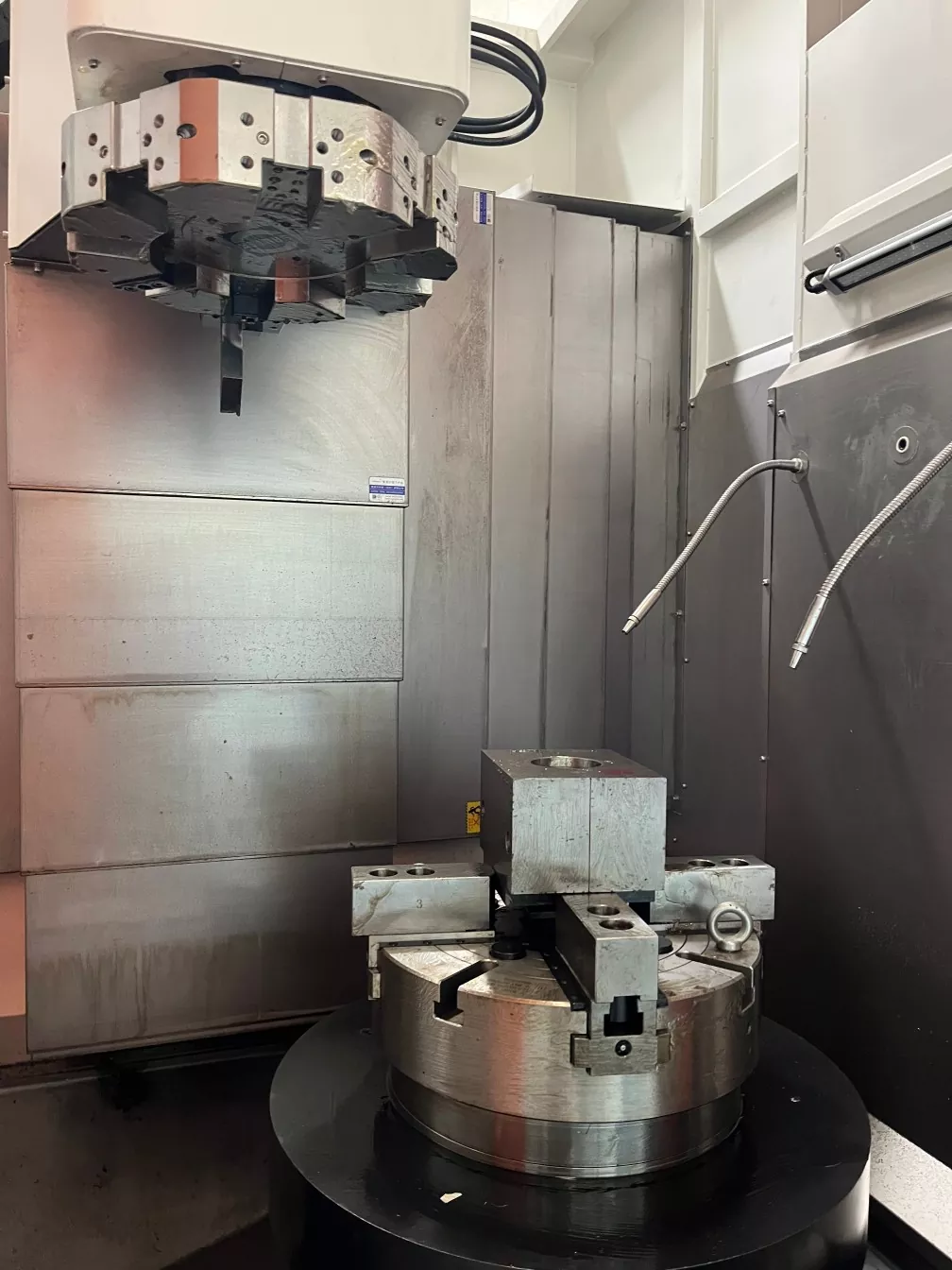

안정적인 처리 : 공작물은 자연적으로 중력에 의해 위치되므로 고정밀 처리를 보장하기 위해 안정적인 절단 링을 제공합니다. 독일 Schott Turret과 짝을 이루는 80 수직 CNC 공작 기계는 정밀도, 정확한 위치 및 강성성을 가지고 있습니다.

두 축 모두 (XZ) 55mm의 중단 롤러 트랙과 50mm의 나사로드를 사용합니다.

외부 직경이 큰 부품을 처리하는 데 적합합니다.

공작 기계 기반은 거의 정사각형이며 강성이 높기 때문에 변형과 움직임의 영향을 줄입니다.

제품 매개 변수 (사양)

처리 용량	LC60	LC80
침대 몸을 돌리십시오	φ700	φ850
가장 큰 직경 처리	φ600	φ800
축
스핀들 코	A2-8	A2-11
바 조리개	φ86	φ60
스핀들 속도	0-2000
기계적 정밀도
위치 정확도를 반복합니다	± 0.008
스핀들 발사	≤0.008/100mm
스핀들 테이퍼	≤0.008/100mm
X, Z Crosshair	≤0.008/100mm
x/z 축 빠른 움직이는 속도	24m/분
축 뇌졸중
x 축 뇌졸중	500mm
z 축 뇌졸중	750mm
모터 파워
스핀들 (서보) 및 모터	15kW
X 축 (서보) 및 모터	2.9kW
z 축 (서보) 및 모터	2.9kW
플러시
플러시	380 개의 도구 트레이가있는 8 개의 워크 스테이션
다른
무게	9000kg	11000kg
기계적 치수	245023302650

제품 축제 및 응용

샤프트, 기어, 휠 허브 등과 같은 중장 및 대규모 부품 가공은 중장비 제조, 광업 및 오일 추출과 같은 산업에서 널리 사용됩니다. 항공 우주 구성 요소와 같은 높은 정밀도가 필요한 필드에는 매우 높은 가공 정확도와 표면 품질이 필요합니다. 대형 금형 및 장비 부품의 제조 : 곰팡이 제조 및 발전 장비와 같은 대규모 구성 요소의 복잡한 모양 및 고정밀 요구 사항을 충족합니다.
