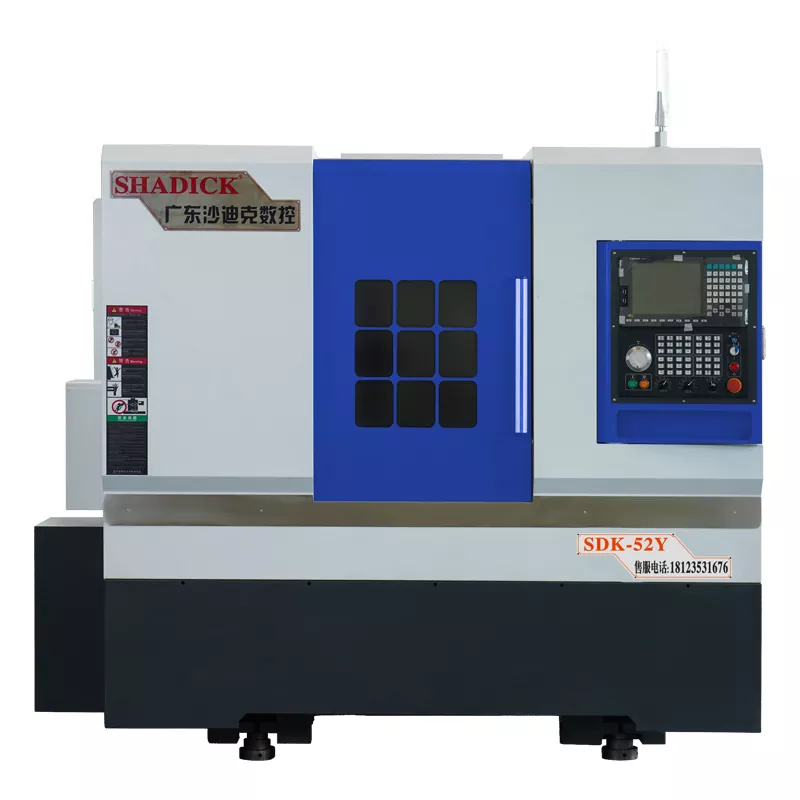

52- 테일 스톡 턴 밀 컴포이트 CNC 머신

Shadick 52-TailStock 턴 밀 컴포 사이트 CNC 머신은 고객 요구에 따라 일반 또는 프로그래밍 가능한 유압 테일 스톡으로 유연하게 구성 할 수 있습니다. 일반 유압 테일 스톡은 작동하기 쉽지만 유연성과 정확도는 제한적입니다. 반면에 프로그래밍 가능한 유압 테일 스톡은 고급 프로그래밍 제어에 의존하여 높은 정밀하고 유연한 가공을 달성하여 복잡한 요구 사항을 충족시킵니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

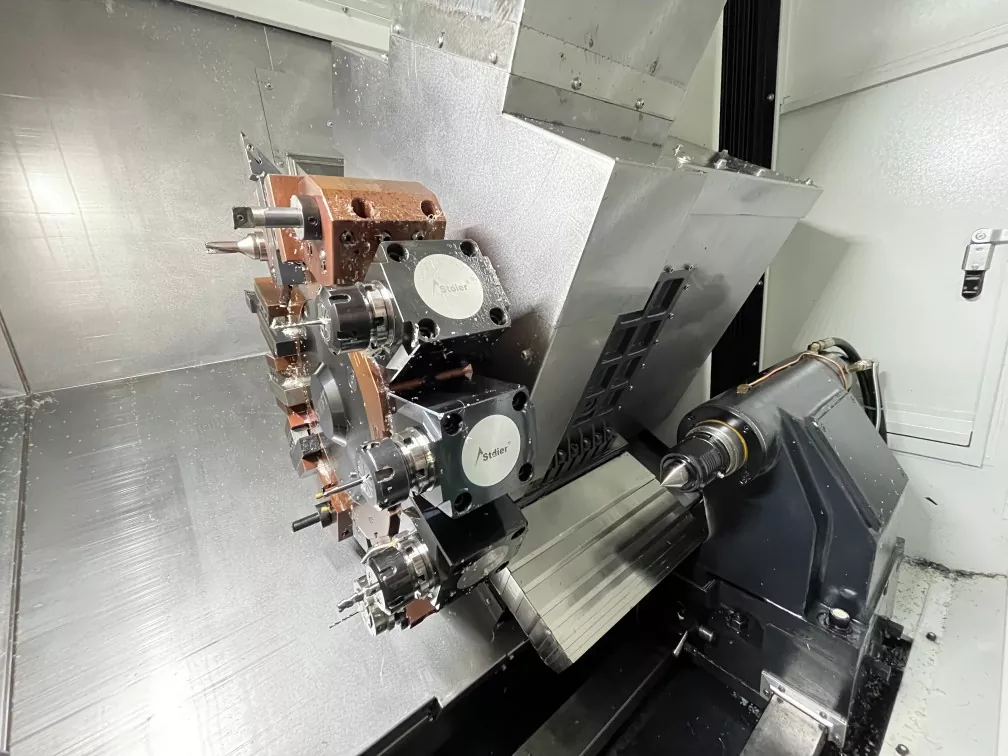

Shadick 52-TailStock 턴 밀 컴포 사이트 CNC 기계의 파워 터릿의 Y 축은 4 개의 선형 가이드 또는 이중 경화 가이드로 제어되므로 정밀도 및 강성을 크게 향상시킵니다.

프로그래밍 가능한 유압 테일 스톡이 장착되어 있습니다. 버튼을 한 번만 누르면 테일 스톡을 확장하거나 철회하여 워크 피스를 쉽게 클램핑 할 수 있습니다. 2 단 제어 (빠르고 느리게)가 있습니다.

회전, 밀링, 드릴링, 테이핑 등을위한 4 개의 축 링키지 가공의 기능이 있으며 부품의 샤프트 끝에서 드릴링 및 태핑을 완료 할 수 있습니다.

파워 터릿은 고도도 부품을 가공하는 데 사용될 수 있습니다. 실제 Y 축 전력 헤드는 턴 밀 화합물 기능과 결합하여 복잡한 부분을 기계로 결합 할 수 있습니다.

강철 및 스테인리스 스틸 부품의 대형 정밀 가공을 수행 할 수 있으며 샤프트 끝의 드릴링 및 태핑을 수행 할 수 있습니다. 테일 스톡이있는 기계는 긴 샤프트 부품을 처리 할 수 있습니다.

측면에는 드릴링, 탭핑 및 밀링 플랫과 같은 기능을 수행 할 수있는 전동 공구 기능 모듈이있어 다양한 샤프트 부품의 정확한 드릴링 및 밀링이 가능합니다.

Power Head Motor의 전력은 5.5kW이며 자체 포함 냉각 시스템이 장착되어 있습니다. 최대 회전 속도는 분당 8,000 회전에 도달 할 수 있습니다. 과열 또는 경보를 트리거하지 않고 24 시간 가공을 수행 할 수 있습니다.

제품 매개 변수 (사양)

처리 용량	52y
침대 몸을 돌리십시오	φ500
가장 큰 직경 처리	φ350
축
스핀들 코	A2-6
바 조리개	φ52
스핀들 속도	0-6000
기계적 정밀도
위치 정확도를 반복합니다	± 0.005
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분
꼬리 좌석 여행
테일 스톡 슬리브의 사양	Mo의 5#
꼬리 좌석 여행	420mm
꼬리 좌석 움직임 방법	슬라이더
척의 최상위 거리	450mm
꼬리 시트 압력 범위	5-20 킬로그램
최고 여정	120mm
꼬리 시트 구조	정밀 소매 유형
축 뇌졸중
x 축 뇌졸중	260mm
z 축 뇌졸중	520mm
y 축 뇌졸중	± 45mm/± 50mm
모터 파워
스핀들 (서보) 및 모터	11kw
X 축 (서보) 및 모터	3.1kW
z 축 (서보) 및 모터	3.1kW
Y 축 (서보) 및 모터	2.4kW
파워 헤드 모터	5.5kW
12- 스테이션 파워 포탑 (BMT45)	중국 대만에서 CNC 왕
파워 헤드 0- 학위	2
파워 헤드 90- 학위	2
다른
무게	3700kg
기계적 치수	285017802040

제품 기능 및 응용 프로그램

턴 밀 복합 기계 공구는 본질적으로 고효율과 다기능을 특징으로합니다. 단일 클램핑에서 다양한 가공 작업을 완료 할 수 있으므로 효율적인 생산이 필요한 제조 산업에 매우 적합합니다. 자동차 부품, 전송 산업 및 풍력 발전과 같은 산업의 장축 가공에 적용 할 수 있습니다.
