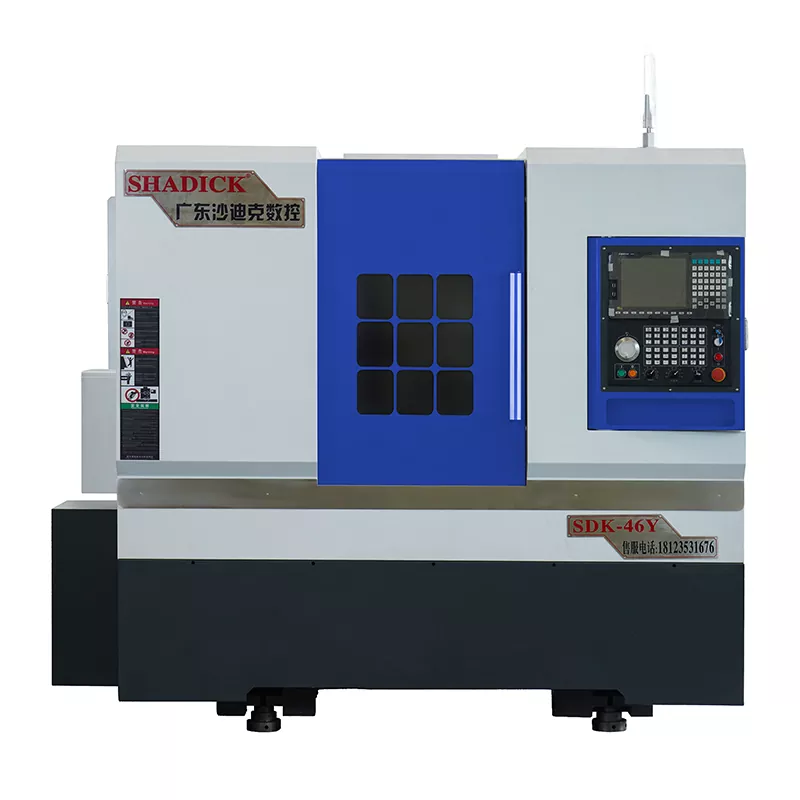

46 회전 및 밀링 화합물 CNC 공작 기계

Shadick은 고급 46 회전 및 밀링 컴파운드 CNC 공작 기계를 제공 할뿐만 아니라 맞춤형 서비스에도 뛰어납니다. 당사의 기술 팀은 프로세스 흐름을 신중하게 설계하고 도구를 구성하며 각 고객의 특정 요구에 따라 모든 고객에게 "원 스톱"솔루션을 제공합니다. Shadick을 선택한다는 것은 효율적이고 무료 운영을 달성 할 수있는 제조 파트너를 선택하는 것을 의미합니다.

문의 보내기

제품 설명

우리의 46 회전 및 밀링 컴파운드 CNC 공작 기계는 진정한 Y 축 전력 터렛 제어를 사용하여 복잡한 부분 가공을 수행합니다.

각 축에는 수입 된 고정밀 선형 가이드, 롤러 나사 및 정밀 베어링이 장착되어 있습니다.

강철 부품과 스테인레스 스틸의 대규모 정밀 가공뿐만 아니라 샤프트 끝의 드릴링 및 태핑을 수행 할 수 있습니다.

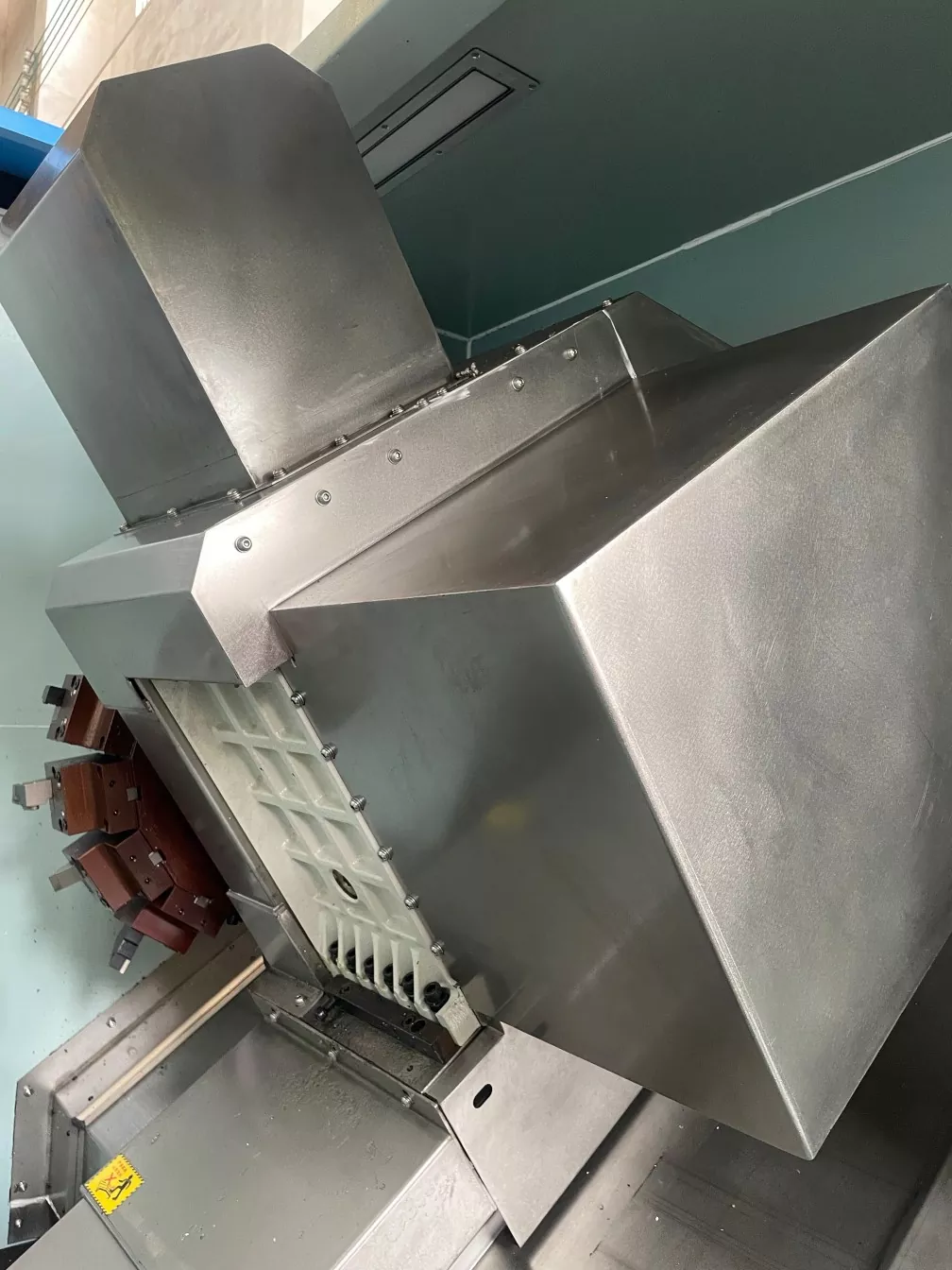

직접 결합 파워 포탑의 Y 축은 4 와이어 레일/더블 하드 레일 제어를 채택하여 정밀도와 강성을 크게 향상시킵니다.

제품 매개 변수 (사양)

처리 용량	46y
침대 몸을 돌리십시오	φ450
가장 큰 직경 처리	φ350
축
스핀들 코	A2-5
바 조리개	φ46
스핀들 속도	0-6000
기계적 정밀도
위치 정확도를 반복합니다	± 0.003
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분
축 뇌졸중
x 축 반경	250mm
z 축 뇌졸중	400mm
y 축 뇌졸중	± 35mm
모터 파워
스핀들 (서보) 및 모터	7.5kW
X 축 (서보) 및 모터	3.1kW
z 축 (서보) 및 모터	3.1kW
Y 축 (서보) 및 모터	2.4kW
파워 헤드 모터	5.5kW

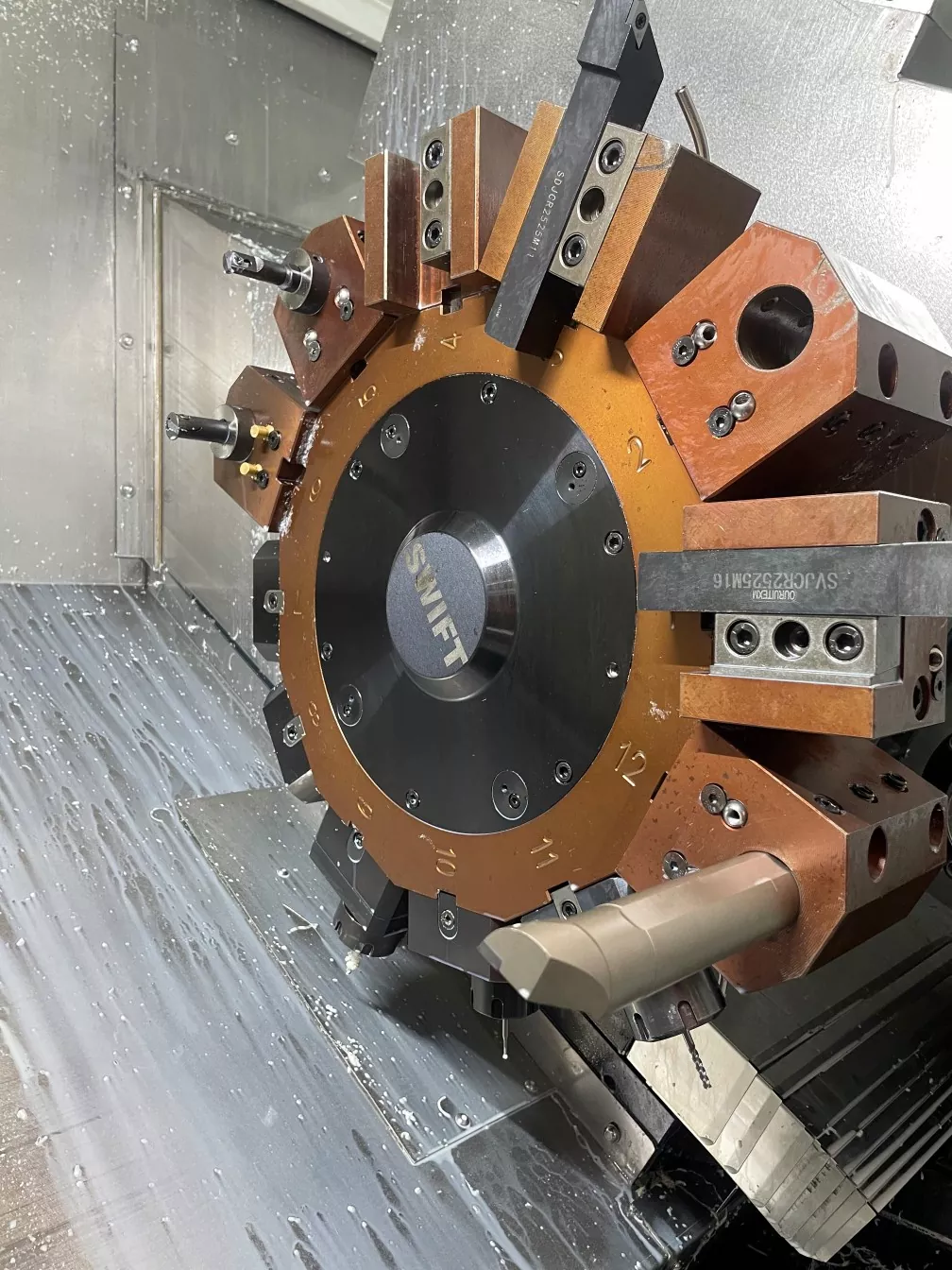

12- 스테이션 파워 포탑 (BMT40)	중국 대만에서 CNC 왕
파워 헤드 0- 학위	2
파워 헤드 90- 학위	2
다른
무게	3600kg
기계적 치수	273017101920

제품 축제 및 응용

Shadick 46 회전 및 밀링 컴파운드 CNC 공작 기계는 선반과 가공 센터의 기능을 결합합니다. 정밀도, 동심성 및 동축성에 대한 높은 요구 사항을 가진 제품을 처리하도록 특별히 설계되었습니다. 일반적으로 자동차, 항공 우주 및 곰팡이 제조 산업과 같은 분야에서 예비 부품을 처리하는 데 사용됩니다. 단일 클램핑을 사용하면 복잡한 부품의 처리를 완료하여 생산 시간을 단축하고 비용을 줄일 수 있습니다.
