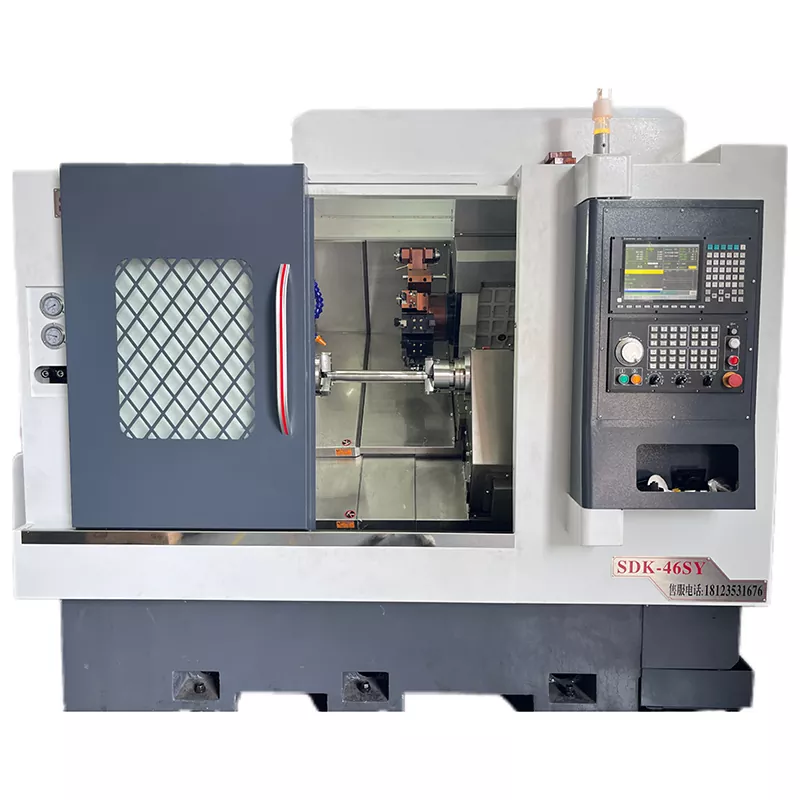

이중 스핀들 단일 터릿 CNC 공작 기계

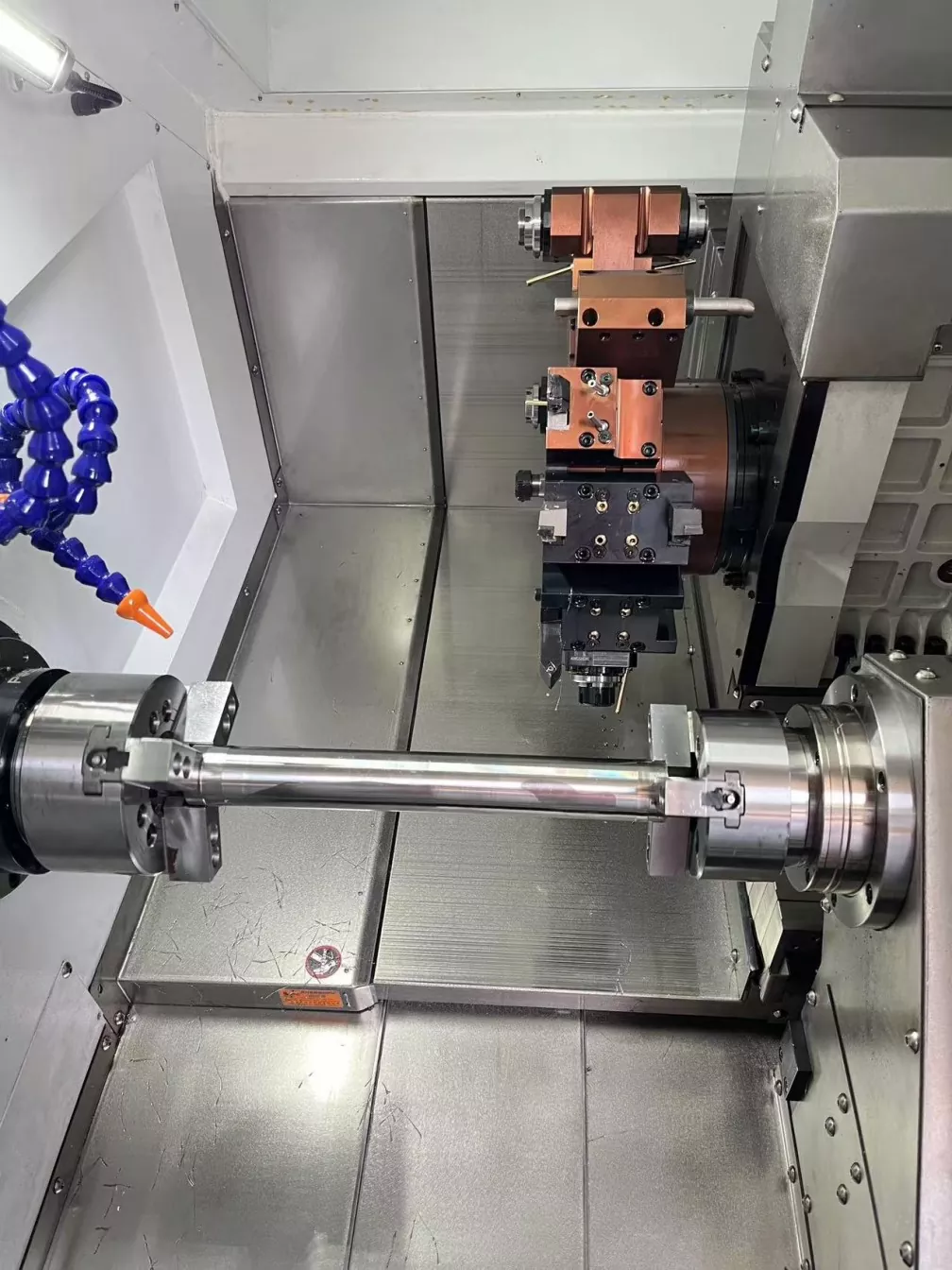

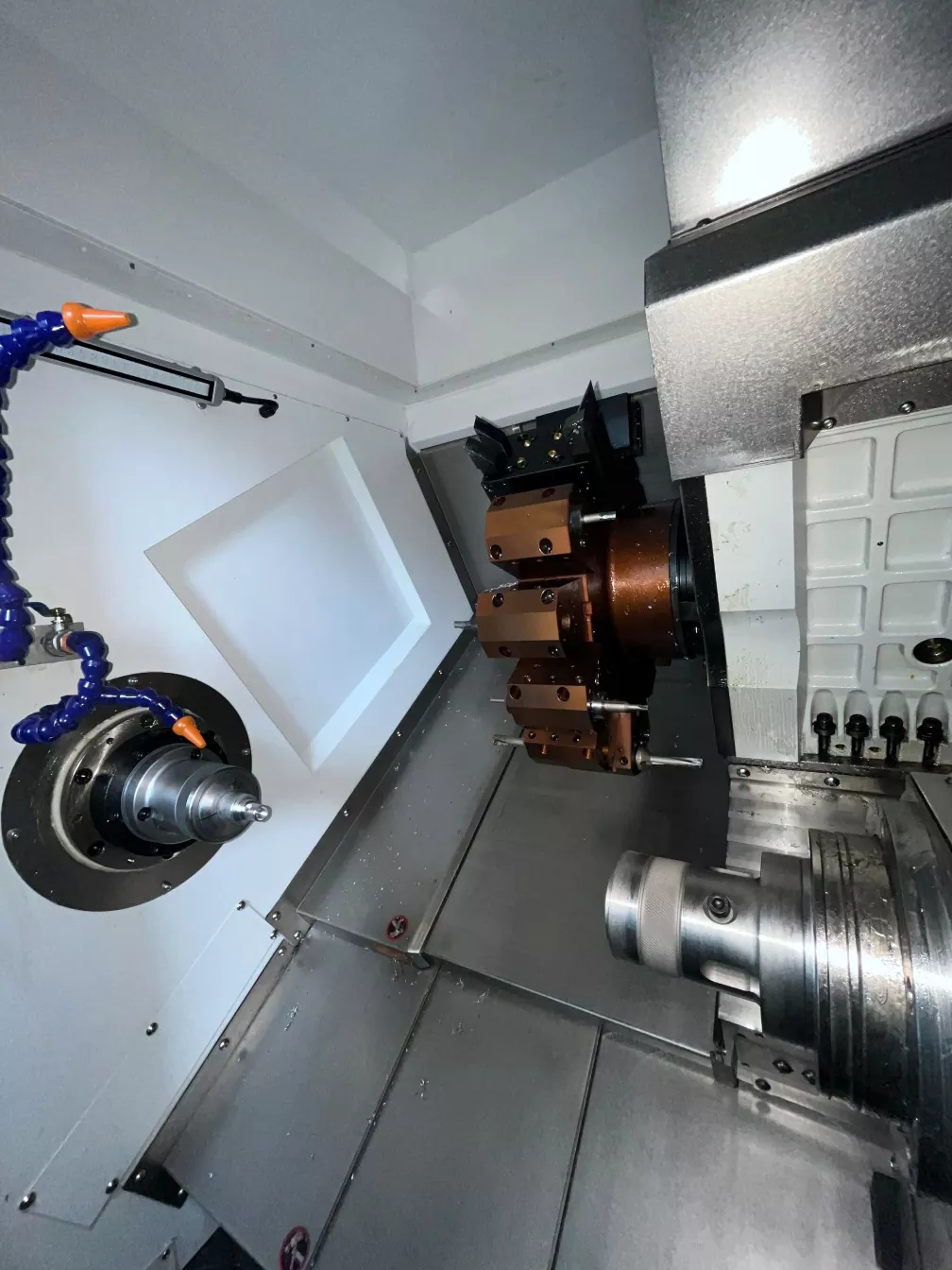

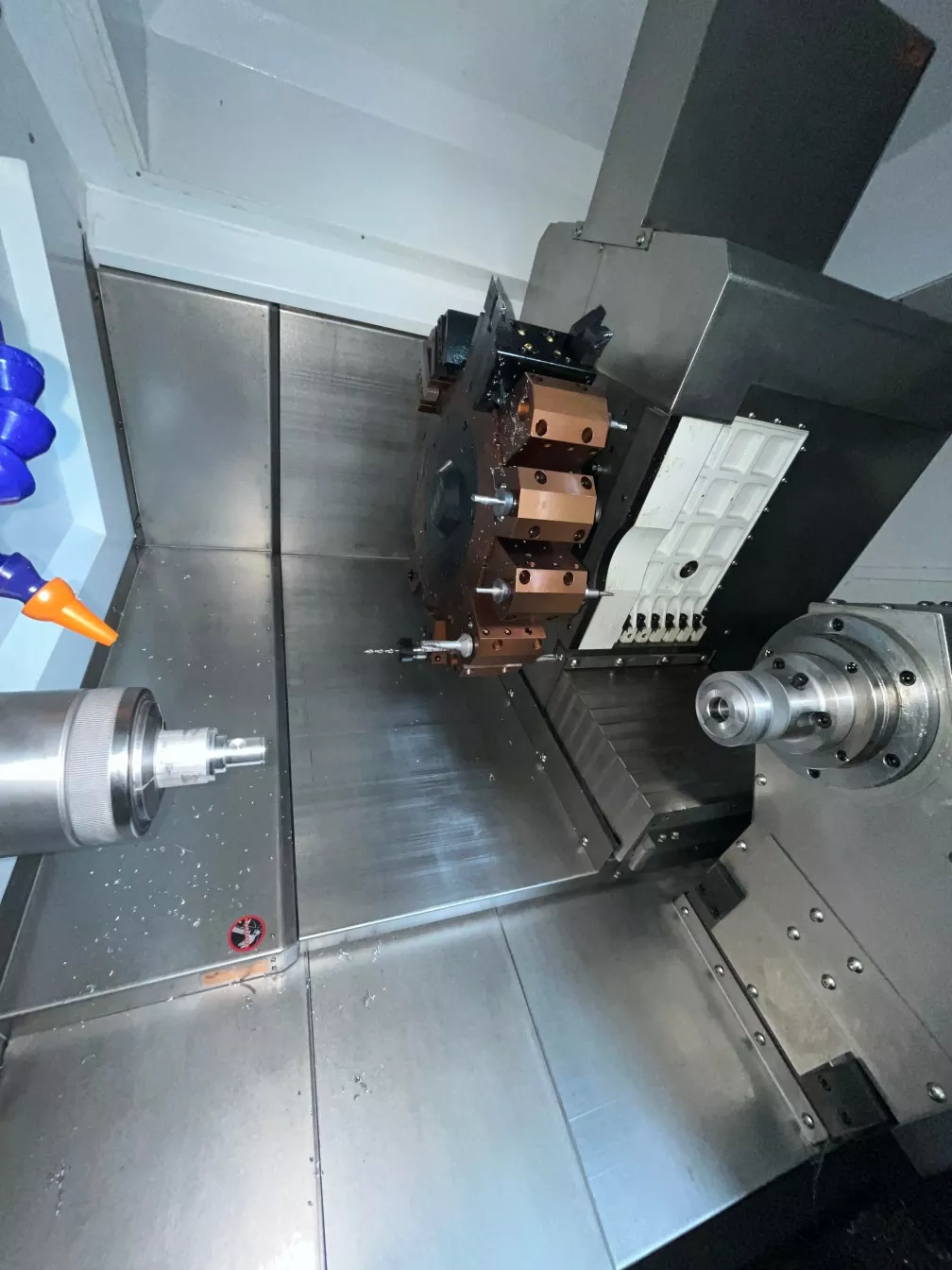

Double-Spindle 단일 터릿 CNC 공작 기계는 이름에서 알 수 있듯이 공작 기계에는 2 개의 스핀들과 포탑이 장착되어 있습니다. 이 유형의 공작 기계 공구의 침대에는 일반적으로 가공물 스핀들 프레임과 공작물 서브 스핀들 프레임과 이동식 포탑이 장착되어 있습니다. 공작물 스핀들 프레임 및 공작물 하위 스핀들 프레임은 각각 클램핑 및 가공 워크 피스에 사용되는 반면, 공구 홀더는 절단 작업을 담당합니다.

문의 보내기

평가: 5.0

(평가 횟수: 1)

제품 설명

기존의 CNC 선반에 비해 이중 스핀들 단일 터릿 CNC 공작 기계는 더 높은 자동화를 가지고 있습니다. 프로그래밍을 통해 자동 처리, 수동 중재 및 오류를 줄이며 처리 정확도 및 안정성을 향상시킬 수 있습니다. 포탑은 처리 요구 사항에 따라 적절한 위치로 이동하기 위해 상하, 왼쪽 및 오른쪽 변위가있는 슬라이드 레일 시트에 설치할 수 있습니다. 터릿을 움직임으로써 공작 기계는 공작물의 양쪽 끝의 가공을 완료하여 가공 유연성을 더욱 향상시킬 수 있습니다.

제품 매개 변수 (사양)

처리 용량	46SY
침대 몸을 돌리십시오	φ500
가장 큰 직경 처리	φ350
최대 처리 길이	400mm
축
스핀들 코	A2-5
바 조리개	φ45
스핀들 속도	0-4500
보조 스핀들 모터	A2-4 (모터 스핀들)
바 조리개	φ36
스핀들 속도	0-5000
기계적 정밀도
위치 정확도를 반복합니다	± 0.005
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분
축 뇌졸중
x 축 뇌졸중	220mm
z 축 뇌졸중	420mm
여행 y 축	± 45mm/± 50mm
모터 파워
스핀들 (서보) 및 모터	7.5kW
X 축 (서보) 및 모터	3.1kW
z 축 (서보) 및 모터	3.1kW
Y 축 (서보) 및 모터	2.4kW
플러시
플러시	BMT45/55
다른
무게	4200kg
기계적 치수	245017502120

제품 축제 및 응용

Double-Spindle Single-Turret CNC 공작 기계는 롤러, 스포츠 장비, 농업 기계 및 자동차 부품과 같은 산업의 부품 가공에 널리 사용됩니다. 이러한 산업은 부품의 가공 정확도 및 효율성에 대한 높은 요구 사항을 가지고 있으며 듀얼 스핀들 단일 터릿 CNC 공작 기계는 이러한 요구를 충족시키기위한 이상적인 선택입니다.
