52- 테일 스톡 터릿 CNC 공작 기계

52- 테일 스톡 터릿 CNC 공작 기계를 사용하기 전에 기계의 전원, 공압, 유압 및 기타 시스템이 정상 상태인지 확인하십시오. 절단 도구, 비품 및 워크 피스가 단단히 설치되어 있는지, 그리고 테일 스톡과 같은 액세서리가 손상되지 않았고 손상되지 않았는지 확인하십시오. 처리 요구 사항에 따라 해당 CNC 프로그램을 작성하거나 가져옵니다. 이 프로그램에서는 관련 운동 지침 및 매개 변수뿐만 아니라 꼬리 상단의 시작 및 중지 위치를 사전 설정해야합니다.

문의 보내기

제품 설명

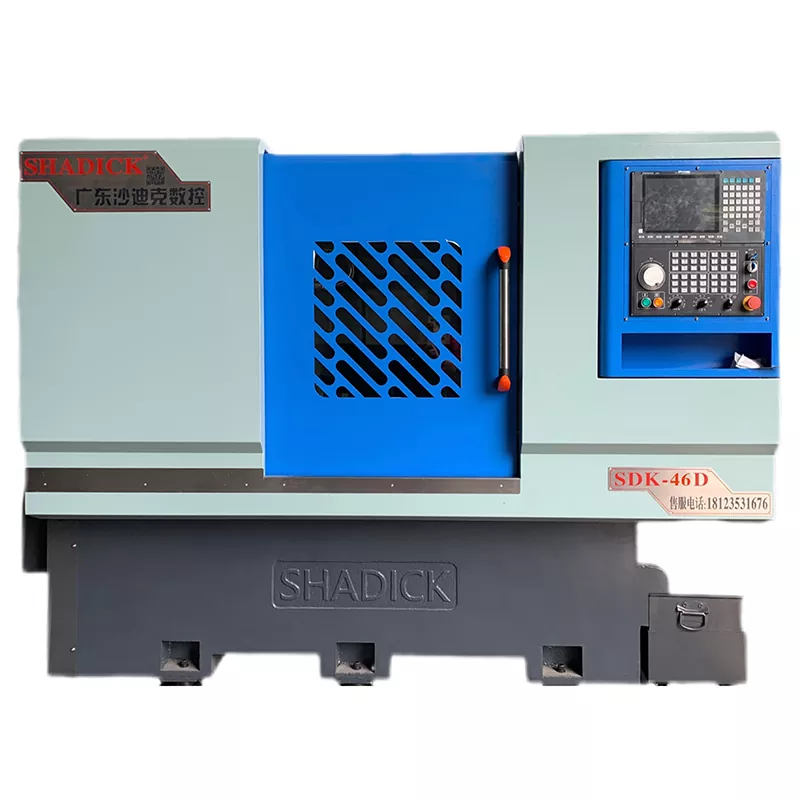

중심 높이가 100 인 포탑이 장착 된 52- 테일 스톡 터릿 CNC 공작 기계는 420 및 12 스테이션의 중심 높이가 특징 인 터릿이 장착되어있어 안정성과 정밀도가 안정됩니다. 프로그래밍 가능한 유압 테일 스톡이 장착되어 있습니다. 버튼을 한 번만 누르면 테일 스톡을 확장하거나 철회하여 워크 피스를 쉽게 클램핑 할 수 있습니다. 빠르고 느리게 두 가지 제어 속도가 있습니다. 35도 침대 설계는 X 축 모터의 하중을 크게 줄입니다. 롤러 나사의 설치는 강성과 안정성을 증가시킵니다. 강철 부품 및 스테인레스 스틸 부품의 대규모 정밀 가공뿐만 아니라 샤프트 끝에서의 드릴링 및 태핑 작업이 가능합니다. 테일 스톡이있는 기계는 긴 샤프트 부품을 가공 할 수 있습니다.

제품 매개 변수 (사양)

처리 용량	52d
침대 몸을 돌리십시오	φ500
가장 큰 직경 처리	φ400
축
스핀들 코	A2-6
바 조리개	φ52
스핀들 속도	0-6000
기계적 정밀도
위치 정확도를 반복합니다	± 0.005
스핀들 발사	≤0.005/100mm
스핀들 테이퍼	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
x/z 축 빠른 움직이는 속도	24m/분
축 뇌졸중
x 축 뇌졸중	250mm
z 축 뇌졸중	510mm
모터 파워
스핀들 (서보) 및 모터	11kw
X 축 (서보) 및 모터	1.8kW/2.4kW
z 축 (서보) 및 모터	1.8kW/2.4kW
테일 스톡
중앙 유형	Morse No.5 (로타리 센터)
소매 직경	φ95mm
실린더 작업 압력	5-20kg
중심 뇌졸중	120mm
테일 스톡 스트로크	420mm
다른
무게	3500kg
기계적 치수	271016351685

제품 축제 및 응용

대규모 생산이 필요한 시나리오에서는 테일 탑이있는 포탑 크레인도 잘 작동합니다. 52-TailStock Turret CNC 공작 기계의 효율적인 처리 기능 및 안정적인 처리 품질을 통해 생산 효율성을 크게 향상시키면서 제품 품질을 보장 할 수 있습니다. 예를 들어, 자동차 제조 및 전자 제품 제조와 같은 분야에서 테일 탑이있는 터렛 크레인은 구성 요소의 대량 생산에 널리 사용됩니다.
